油脂定量加注機系統原理及配置

       DYQ-1定量注脂機由移動小車，氣動頂升機構，氣動柱塞泵，流量計， 調壓閥，定量注油槍，

PLC控制器，液晶屏組成。系統具有結構緊湊，定量準確， 穩定可靠，便于移動，使用方便等優點。
       氣動提升機構，可以自由升降氣動注油裝置，配有壓油盤，可以打高粘度油 脂，壓油盤上裝

有進氣口，可以邊充氣邊提升，順利換桶。打高粘度油脂時，可 以使升降裝置給壓油盤向下的作

用力，把油脂壓入吸油口，使油泵不會吸空。
       氣動柱塞泵配有雙作用氣缸，往復都可以吸油，提高了注油效率，節省了能 量。
       流量計選用高精度齒輪流量計，計量準確可靠，注油量可以隨意調節，方便 實用。

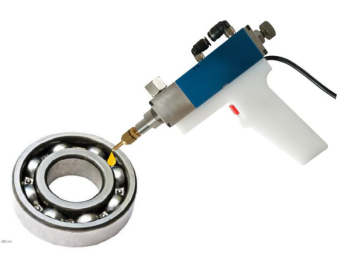

       定量加注槍采用氣動控制，關閉迅速，不滴不漏，干凈準確。
       控制采用PLC液晶顯示，可以在觸摸屏上設定所需加注量，有瞬間流量，累計流量。

有低液位顯示報警，可以選配壓力顯示，溫度顯示，低溫加熱等功能。
       移動小車可以很方便的在工廠車間各個不同的地點進行注油工作，單人即可 很方便

的操作。適用于工廠，流水線等場合的定量注油。 廣泛應用于： 汽車球籠、球頭、球

銷自動定量加注油脂機，汽車天窗齒輪工件自動定量加注潤滑脂 汽車雨刷馬達自動油脂定

量加注機， 汽車轉向軸零部件自動定量加注油脂機 汽車座椅流水線鏈條潤滑，軸承自動定

量油脂加注， 氣動彈簧定量涂油機。 鋼珠軸承定量加注機， 自動腳輪鉸鏈油脂注油機， 自

動化開關按鈕設備定量加注機。 油封密封圈自動定量涂油機，氣缸缸筒裝配前預潤滑涂脂。

總裝線定量注脂系統，非標生產、流水線自動定量加注油脂機， 自動化生產線注脂裝配機。

黃油定量加注系統技術參數

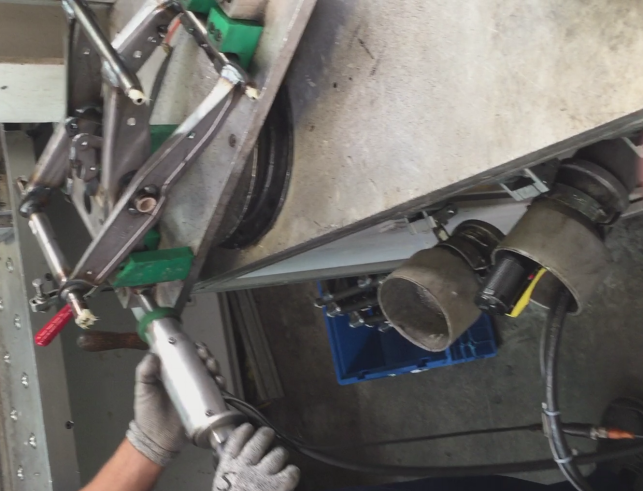

使用案例

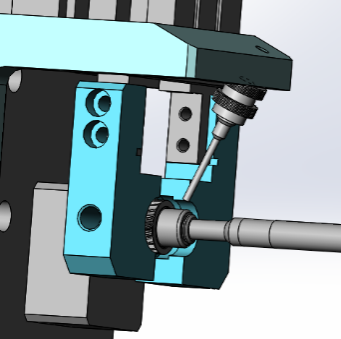

1.零件的外圓定量涂油裝置
